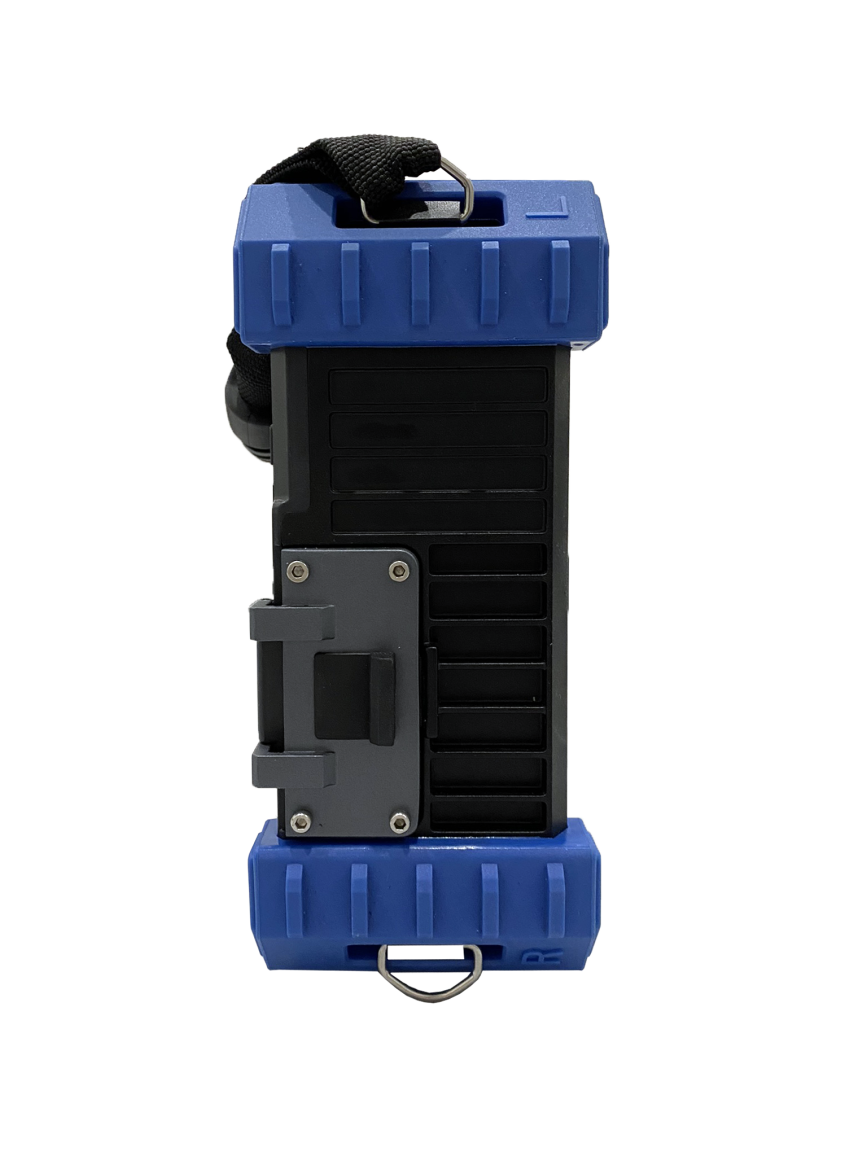

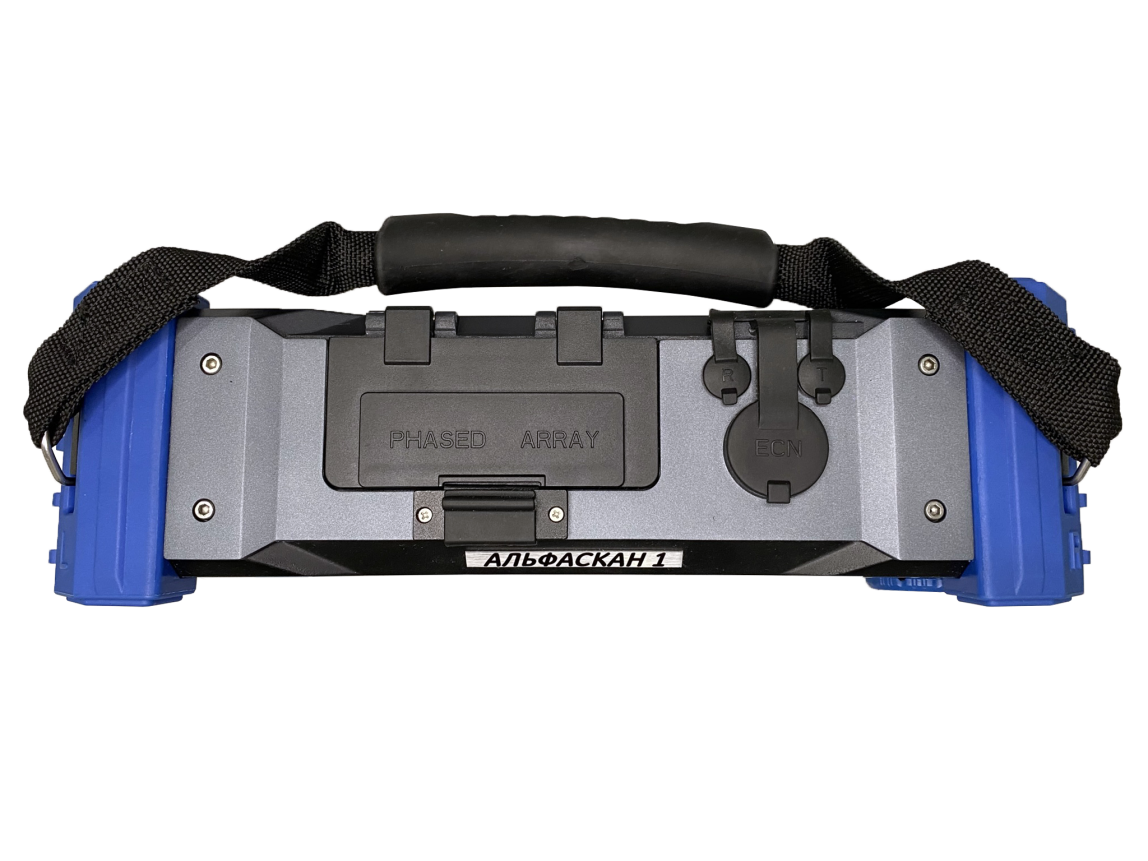

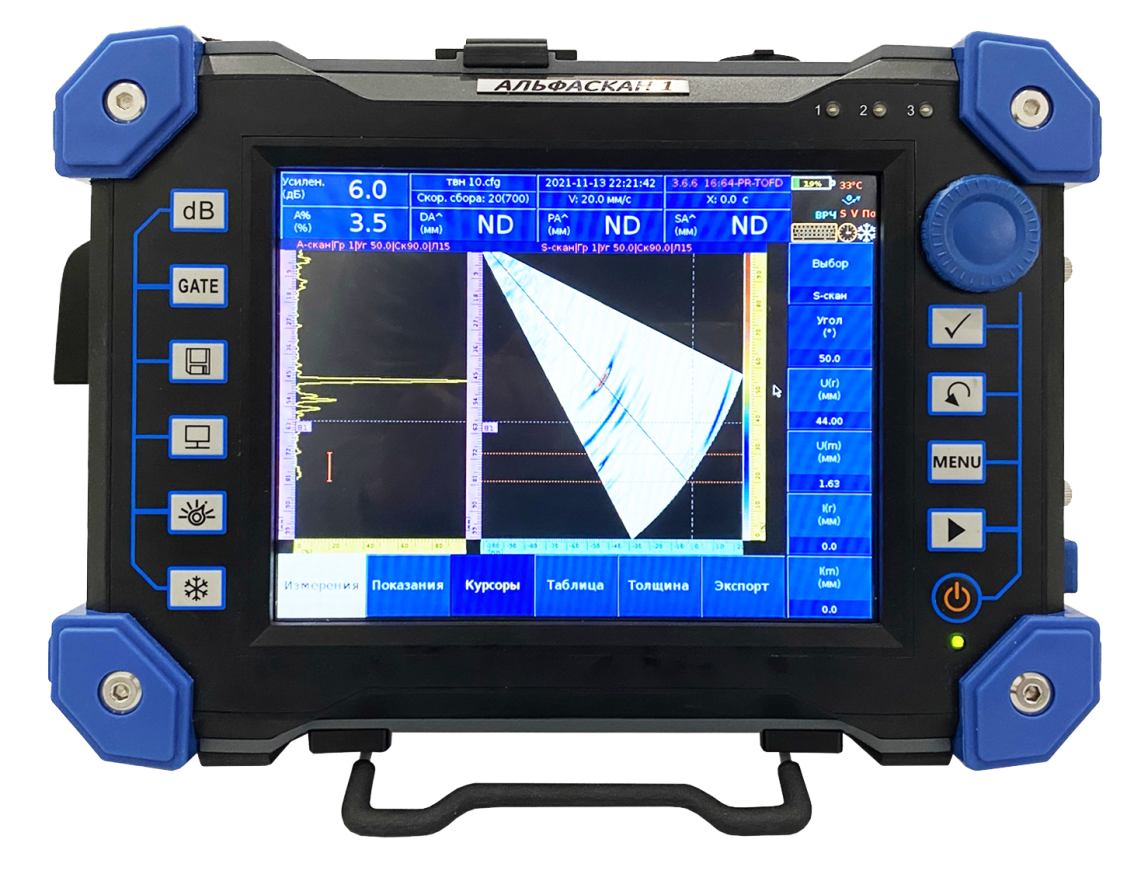

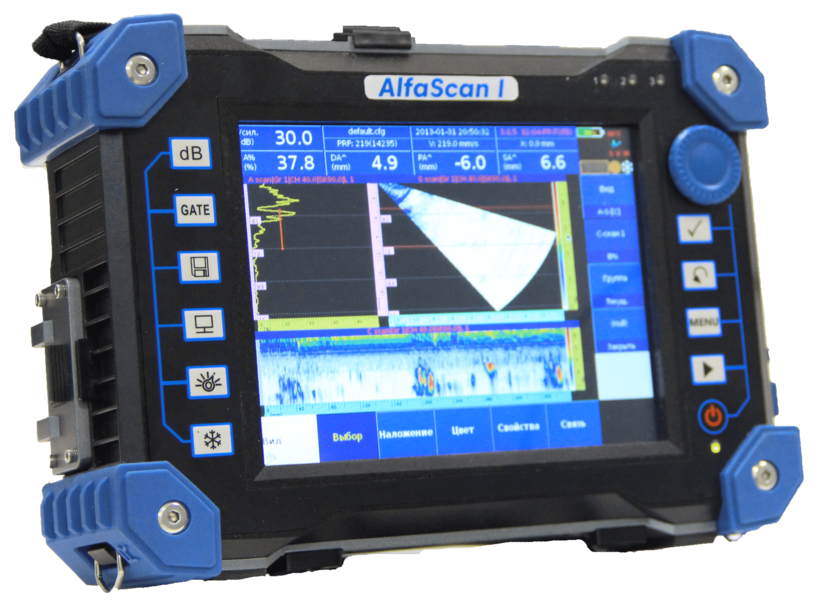

Альфаскан 1 Ультразвуковой дефектоскоп

Альфаскан 1 Ультразвуковой дефектоскоп

Альфаскан 1 – это простое и экономичное решение для начала работы методами PAUT и TOFD. Дефектоскоп объединяет возможности традиционного УЗК, фазированных решеток и TOFD. Оптимизированные габаритные размеры и вес прибора дают преимущества для проведения контроля в местах с ограниченным пространством.

Надежный контроль

Альфаскан 1 обеспечивает точное и надежное обнаружение дефектов во время контроля сварки и картографирования коррозии трубопроводов, резервуаров, труб, сосудов под давлением, отливок и поковок. Одновременная работа преобразователями ФР и TOFD увеличивает охват сканирования и позволяет избежать потери данных. Стандартный комплект поставки включает полностью активированное программное обеспечение с формированием отчетов прямо на приборе или ПК.

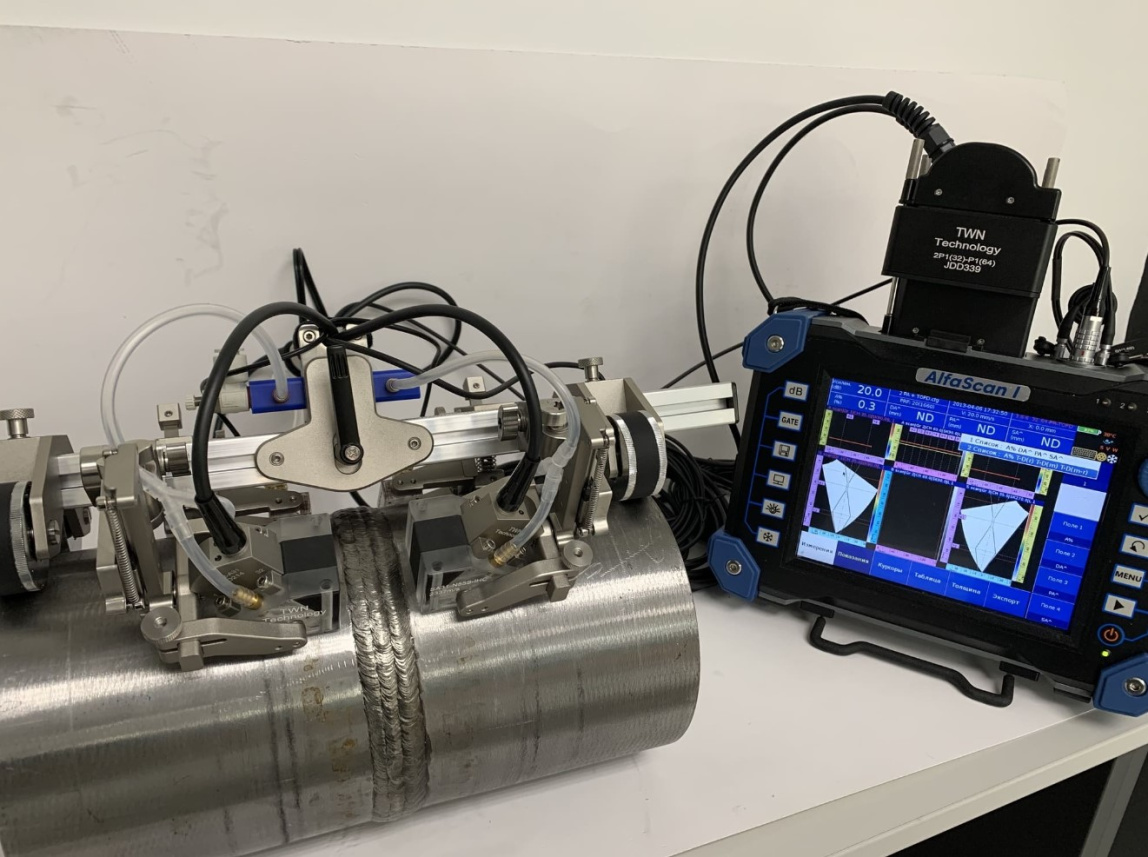

Автоматизированный ультразвуковой контроль

Применяя в составе установки подвижное сканирующее устройство с комплектом направляющих поясов (бандажей) или подвижное сканирующее устройство с возможностью автоматической регулировки позиционирования относительно осевой линии сварного шва, контроль проводится в автоматическом режиме с минимальным участием оператора. Такое исполнение позволяет проводить контроль:

✓кольцевых стыковых сварных соединений сухопутных участков трубопроводов (магистральных, распределительных и пр.) с толщинами стенок от 6 мм и диаметрами от 250 мм до 1420 мм;

✓стыковых сварных соединений сосудов под давлением и резервуарных конструкций.

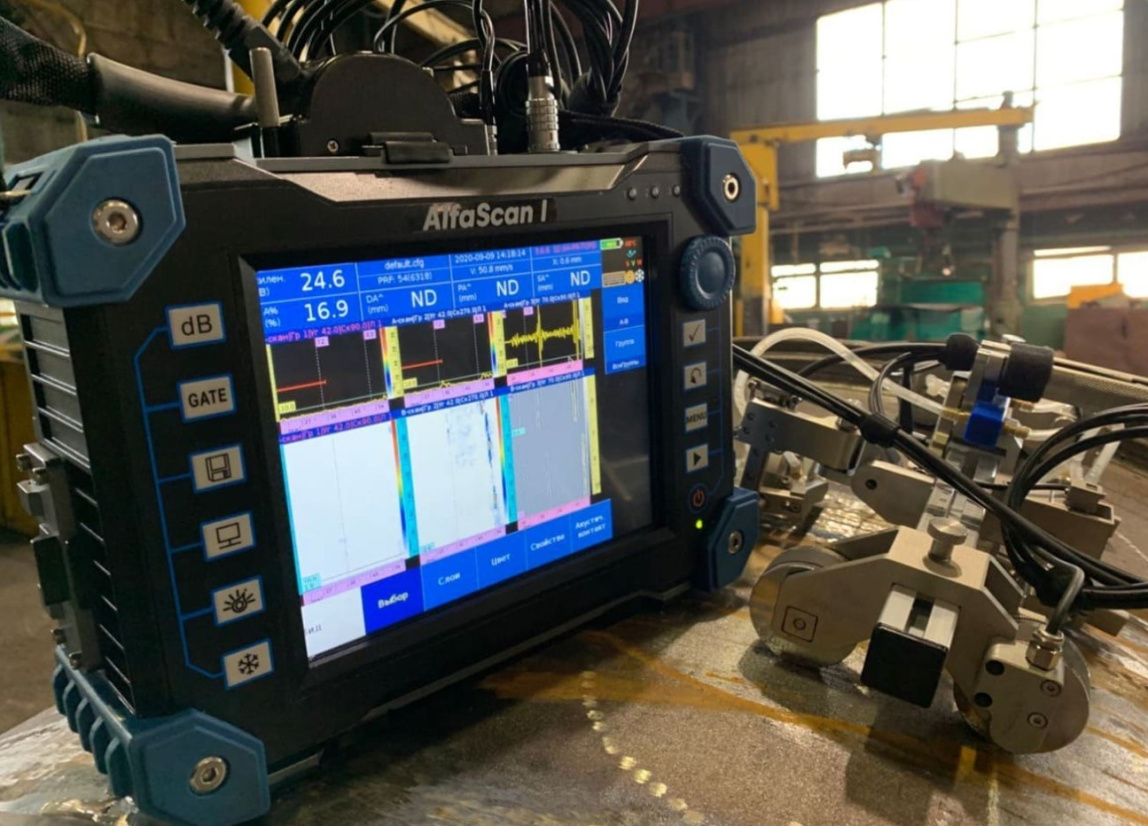

Механизированный ультразвуковой контроль

Применяя в составе установки различные сканирующие устройства (механизированные сканеры, ручные сканеры), контроль проводится с участием оператора.

Такое исполнение позволяет проводить контроль:

✓Стыковых сварных соединений сосудов под давлением и резервуарных конструкций;

✓Стыковых сварных соединений трубопроводов диаметром от 20 мм до 160 мм с толщиной стенки от 2,5 мм;

✓Стыковых сварных соединений трубопроводов (магистральных, распределительных и пр.) с толщинами стенок от 6 мм и диаметрами от 168 мм

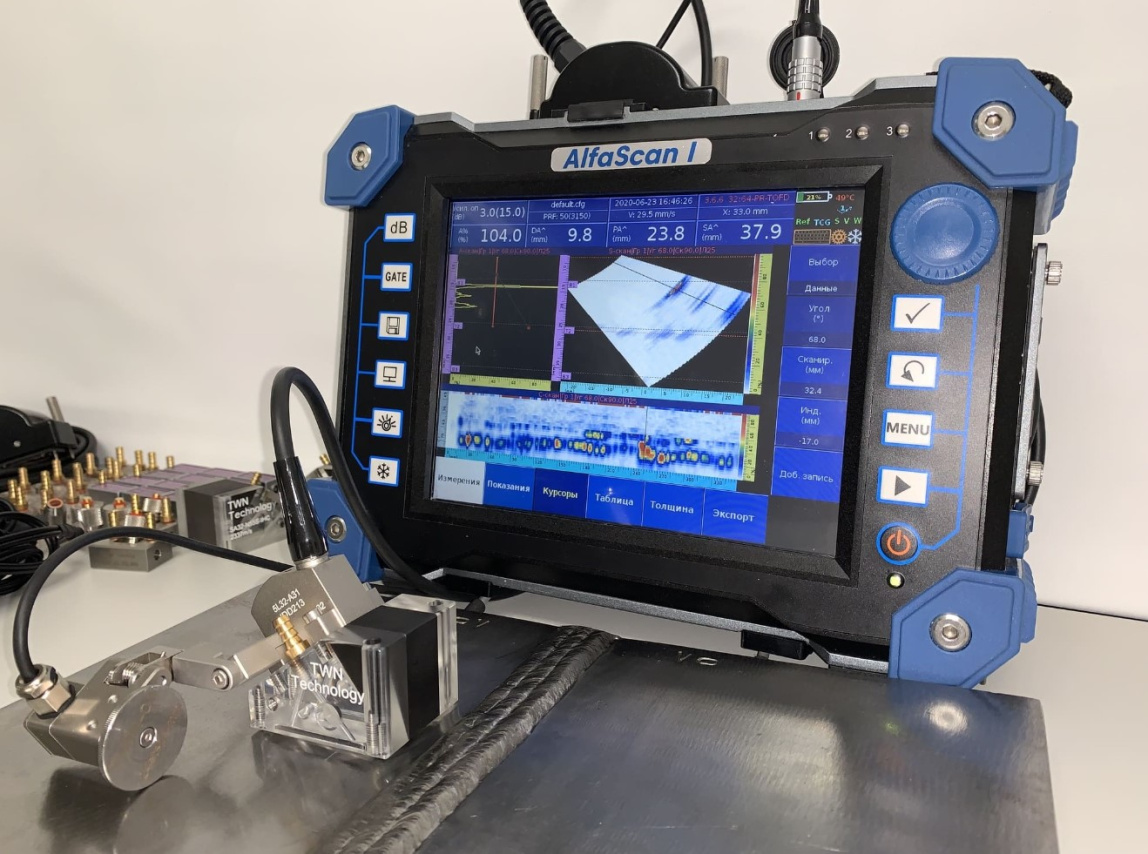

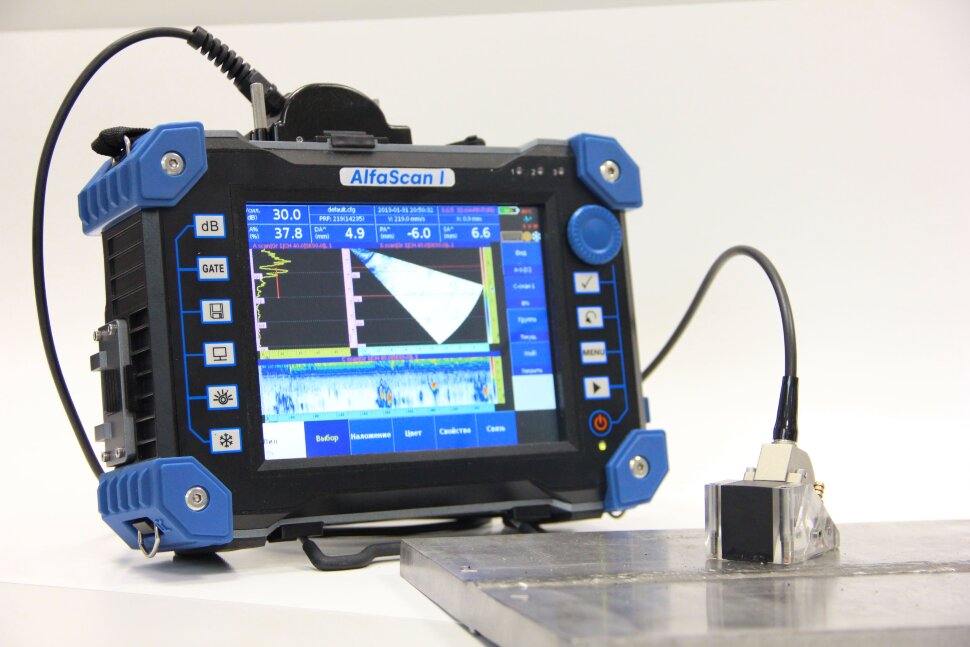

Ручной ультразвуковой контроль

При ручном ультразвуковом контроле установка АльфаСкан применяется в качестве дефектоскопа общего назначения (с возможностью применения антенных решеток). Возможности датчиков на фазированной решетке, а также программного обеспечения расширяют возможности контроля, по сравнению с традиционным ультразвуковым контролем, и позволяют получить более точные и достоверные результаты.

Установка Альфаскан позволяет в ручном режиме проводить ультразвуковой контроль сварных соединений и основного металла различных трубопроводов, сосудов под давлением, резервуарных конструкций и пр.

Управление базами данных и сохранение параметров контроля

✓Возможность создавать и сохранять настройки, параметры объектов контроля с подробным описанием, результаты контроля и файлы отчетов.

✓Сохраненные настройки в любой момент могут быть выбраны для проведения контроля, а файлы данных для проведения анализа.

✓В созданной пользователем базе объектов контроля приведены детальные параметры и изображение разделки сварного шва.
