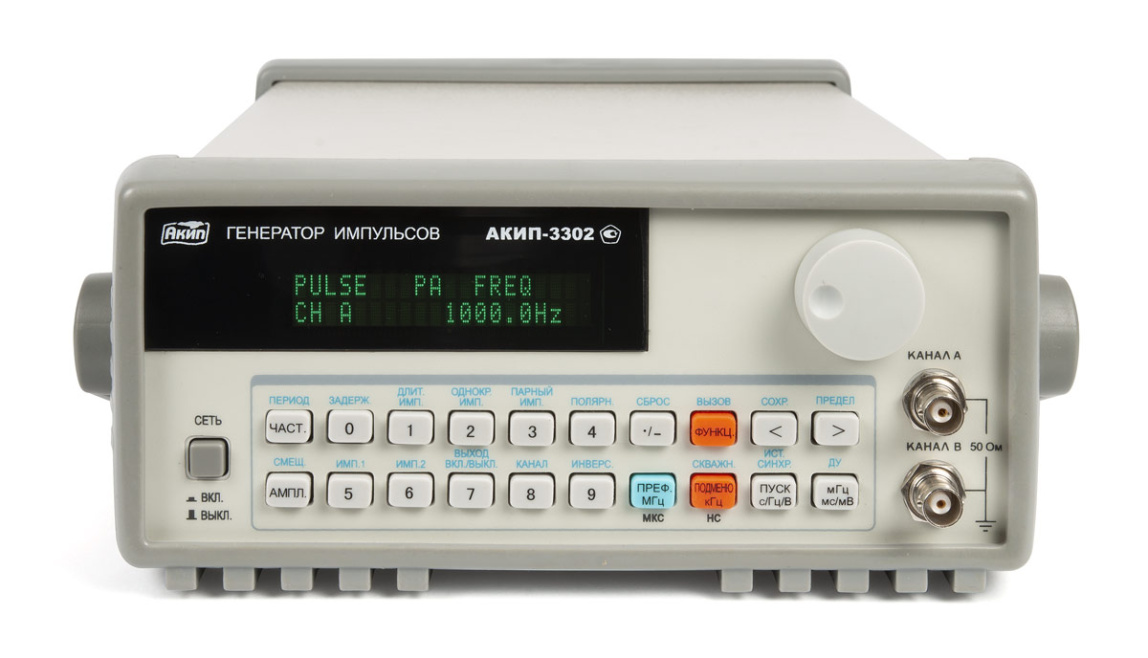

Генератор импульсов АКИП-3302

Генератор импульсов АКИП-3302 поддерживает современную технологию генерации прямого электронного сигнала и обеспечивает высокую точность настройки интервалов импульсов. Три канала для генерации импульсов обеспечивают выдачу одиночных и парных колебаний.

Основные характеристики:

• Временные параметры: период следования от 20 до нс10000 с.
• Длительность импульса и задержка от 5 нс до 10000 с.
• Время нарастания/спада не более 10 нс.
• Внутренний, внешний, однократный режимы синхрозапуска.
• Сопротивление входа более 100 кОм.

Управление генератором осуществляется с помощью кнопок на лицевой панели. Установленные рабочие параметры выводятся на 40-символьный дисплей, что позволяет использовать прибор без подключения к ПК.

Технология прямого цифрового синтеза улучшает результаты процесса дискретизации, изменяя выходную часть путем изменения частоты задающего генератора. Благодаря использованию цифровой схемы в генераторе АКИП-3302, выходная частота изменяется более гибким и эффективным способом, нежели в аналоговом режиме.

Независимая регулировка параметров позволяет настроить сразу 2 канала. Благодаря этому, вы можете работать сразу с двумя разными устройствами, выполняя их диагностику.

Выходной сигнал генератора имеет вид синхроимпульса, одиночного или парного импульса, отрицательной и положительной логики, отрицательной и положительной полярности импульса с выходным сопротивлением 50 Ом и погрешностью 10%. Это позволяет работать с широким спектром оборудования, как на входных каналах, так и на выходе.

Вход внешней синхронизации работает в полосе частот 5 и 10 МГц с напряжением 0,5В. Выбор нарастающего или спадающего фронта запуска позволяет подключать к генератору АКИП-3302 внешние согласования и осциллографы для работы в составе диагностических комплексов.

Внутренний, внешний и однократный режимы синхронного запуска позволяют начать процесс генерации в зависимости от момента подачи импульса на входной канал. Благодаря этому, не нужно вручную включать генерацию при старте оборудования, подключенного на вход.
