Новый суперсовременный ультразвуковой дефектоскоп-томограф УСД-60ФР-16/128

УСД-60ФР-16/128 - это ультразвуковой дефектоскоп-томограф, который используется для неразрушающего контроля материалов. Принцип работы ультразвукового томографа заключается в использовании ультразвуковых волн для создания трехмерного изображения внутренней структуры и дефектов материала. Это оборудование работает путем облучения объекта ультразвуковыми лучами с последующим анализом отраженных сигналов. Благодаря этому можно получить детальное трехмерное изображение внутренних дефектов и структуры материала.
Преимущества ультразвукового дефектоскопа-томографа УСД-60ФР-16/128 включают возможность обнаружения дефектов внутри материала без его разрушения, что позволяет проводить безопасный и эффективный контроль. Также стоит отметить его способность проводить сканирование с высокой чувствительностью, обеспечивая детальное изображение внутренних структур.
Прибор имеет высокоточную систему ультразвукового сканирования, интуитивно понятный пользовательский интерфейс, а также возможность создания трехмерных моделей внутренних дефектов и структуры материала. Такое оборудование незаменимо в области научных исследований, производства корпусных деталей, проверки цельности сварных швов и контроля качества изделий в авиационной и автомобильной промышленности.
Ультразвуковой дефектоскоп-томограф УСД-60ФР-16/128 находит свое применение в широком спектре отраслей, включая авиацию, автомобилестроение, металлургию, судостроение, производство композитных материалов и строительство. Его возможности и высокая точность делают данный прибор ценным инструментом в области контроля качества и технического обслуживания. Однако, важно помнить, что для эффективной работы требуется правильная калибровка и настройка прибора, а также специальное обучение для операторов.

ФАЗИРОВАННАЯ РЕШЕТКА

Конфигурация генератора	16:128 (опционально 32:128)
Напряжение возбуждения	±75 В
Форма возбуждающего импульса	радиоимпульс
Синхронизация	По кодировщику положения или времени
Усиление	0-80 дБ с шагом 0,5дБ
Диапазон рабочих частот	500кГц – 20 МГц
Частота дискретизации	100 МГц
Разрядность АЦП	10 бит
Разрядность данных	16 бит
Запись сигнала	Цифровая запись формы каждого сигнала
Максимальная длина А-скана	до 10 000
Частота следования импульсов	до 10 кГц
Количество законов фокусировки	до 1024

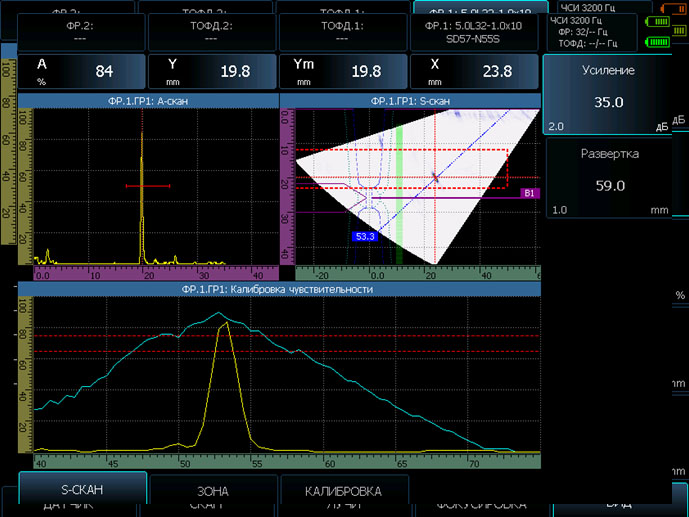

Выравнивание чувствительности	2D программируемая по углу, по глубине (ВРЧ диапазоном 60дБ, 32 точки с крутизной до 50дБ/мкс)
Типы фокусировки	по глубине, по пути, по расстоянию, авто
Дискретизация	1:1 / 1:128
Автоматическая калибровка скорости УЗК	есть

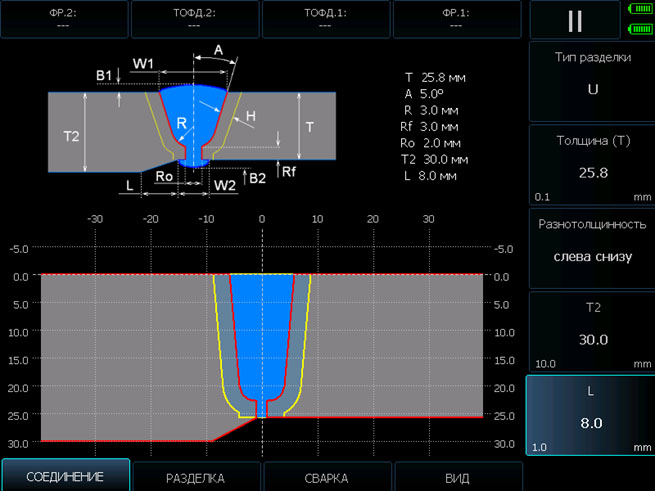

Конструктор геометрии сварного соединения	Встроенный помощник, отображение разделки шва на изображении скана

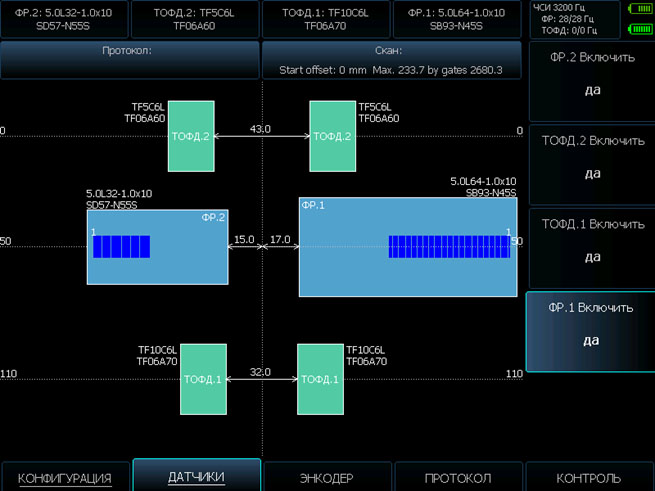

Использование сканеров	Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа

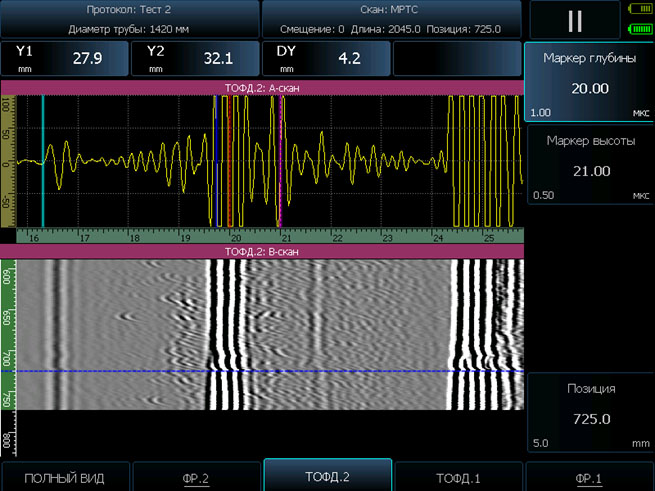

Использование TOFD	Двухканальный TOFD с записью по датчику пути или по времени
Виды сканов	S-Скан, реальная геометрия сварного шва (В-скан), С-скан, вид сверху и сбоку

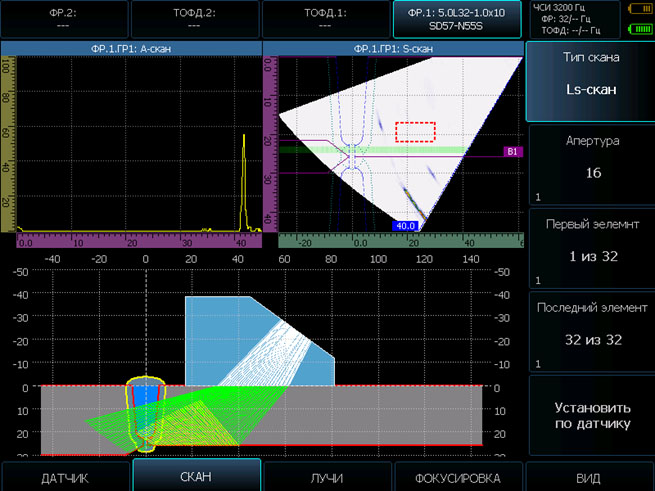

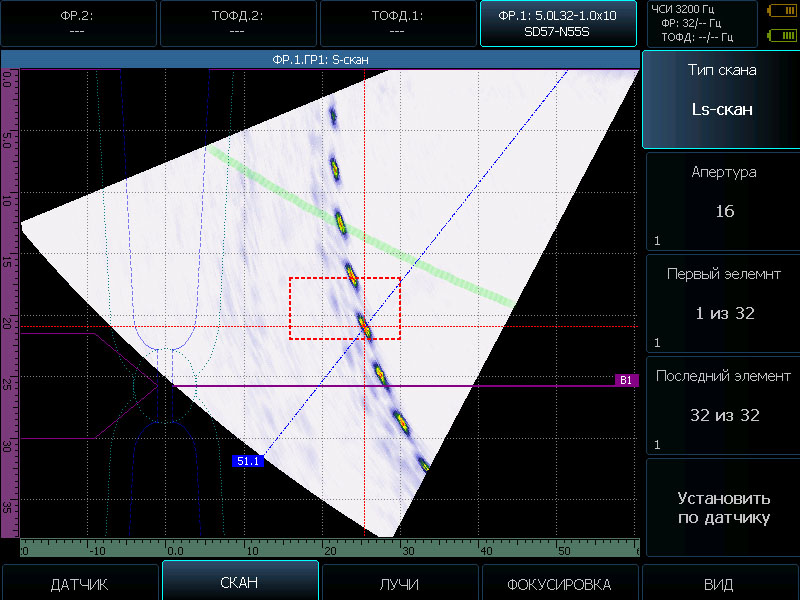

Виды сканирования	S-скан, L-скан, комбинированный LS-скан (compaund S-Scan)

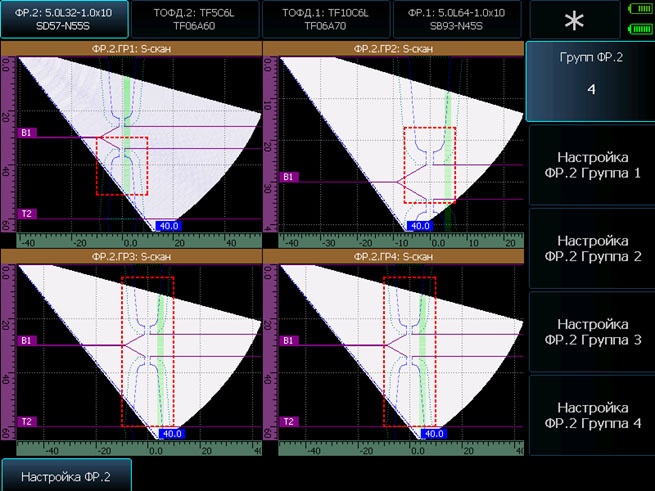

Количество одновременных групп элементов	до 8 ми групп (до 4х на каждом канале ФР)
Курсоры	В декартовой системе, 2D, полярные
Измерение	Расстояние по лучу, координаты по глубине и положению (X,Y), максимум в 2D, эквивалентная площадь

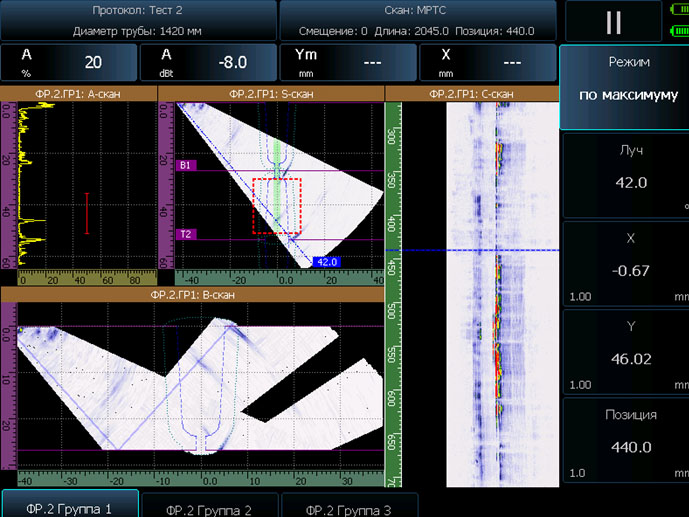

Постобработка сканированного участка на ПК	анализ, 3D анализ в по объему изделия, масштабирование, выдача протокола
Разъемы	2 x Amphenol D38999

КАНАЛЫ ОДНОЭЛЕМЕНТНОГО ПЭП

Количество каналов	2 независимых
Напряжение возбуждения	±200В
Дискретизация	100 МГц
Обработка	А-скан, Б-скан, TOFD
Усиление	0-110 дБ с шагом 0.1, 0.5, 1, 2 и 6 дБ
Диапазон рабочих частот	500 кГц – 20 МГц
Разъемы	4 x Lemo 000

ОСНОВНЫЕ ОБЩИЕ ХАРАКТЕРИСТИКИ

Хранение данных	Стандартная USB карта или скоростной Ethernet 10/100 Mbps
USB порты	2 USB + hub на 5 дополнительных портов
Размер файла данных	300 Мб
Стандартная скорость сканирования	6-9 м/мин
Длина записи скана	5000 измерений
Экран	800х600 точек, 8.5 дюймов, цветной TFT с функцией смены фона для контрастной работы на ярком солнечном свету
Аккумулятор	2 встроенных аккумулятора, с возможностью быстрой смены, до 12 часов автономной работы
Внешнее питание	блок питания 220 В AC
Диапазон рабочих температур	от -20 C до +60 C
Размер (В x Ш x Д)	280 мм x 245 мм x 100 мм
Масса	2,5 кг с аккумулятором
