MSCAN-SUPOR установка для механизированного ультразвукового контроля

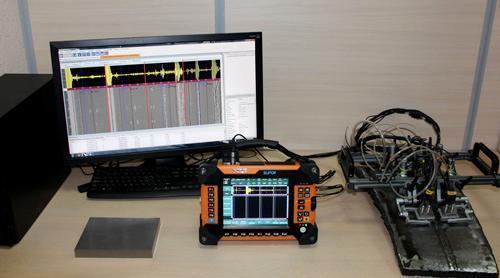

Установка MSCAN-SUPOR

обладает обширной функциональностью, совмещает в себе возможности дифракционно-временного метода (ToFD) и контроля головными волнами и предназначена для механизированного ультразвукового контроля кольцевых стыковых сварных соединений сухопутных участков магистральных трубопроводов толщиной от 10 мм и диаметром от 500, где сварное соединение и основной металл, изготовлены из низколегированной углеродистой стали класса прочности К60 (X70), имеющую скорость звука продольных волн (5920±50) м/с и скорость звука поперечных волн (3255±30) м/c.

Технология TOFD позволяет обнаруживать несплошности, определять их тип, глубину, высоту и протяженность. Метод головных волн требуется для выявления и измерения протяженности дефектов в подповерхностной зоне, где TOFD в силу своей специфики ограничен в использовании (наличие мертвой зоны), а также для определения ориентированности дефекта относительно центра шва. Применение головной волны облегчает работу оператора, так как этот метод прост в настройках, требует изучения меньшего объема информации, чем, например, при использовании фазированных решеток, а получаемое изображение дефекта отвечает критериям достаточности для анализа.

Среди преимуществ установки MSCAN-SUPOR следует выделить высокую точность измерений и достоверность контроля, независимо от диаметра трубы и толщины стенки, типа разделки кромки и необходимости зачистки малой ширины околошовной зоны.

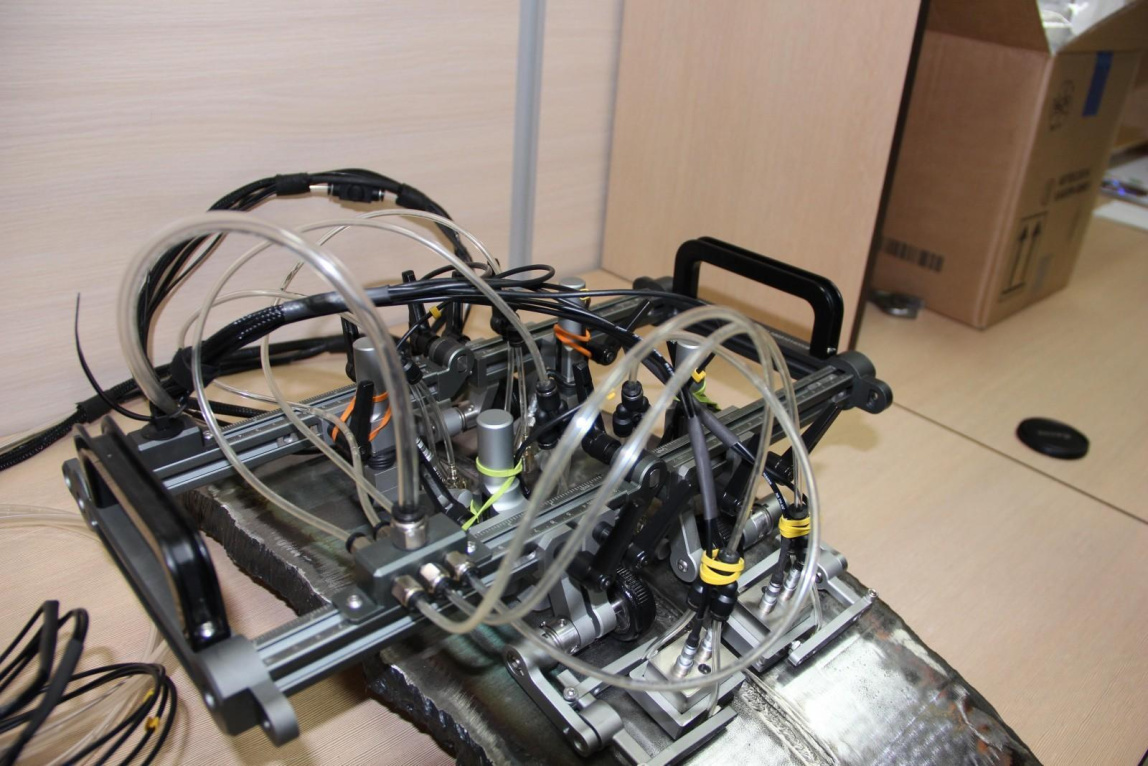

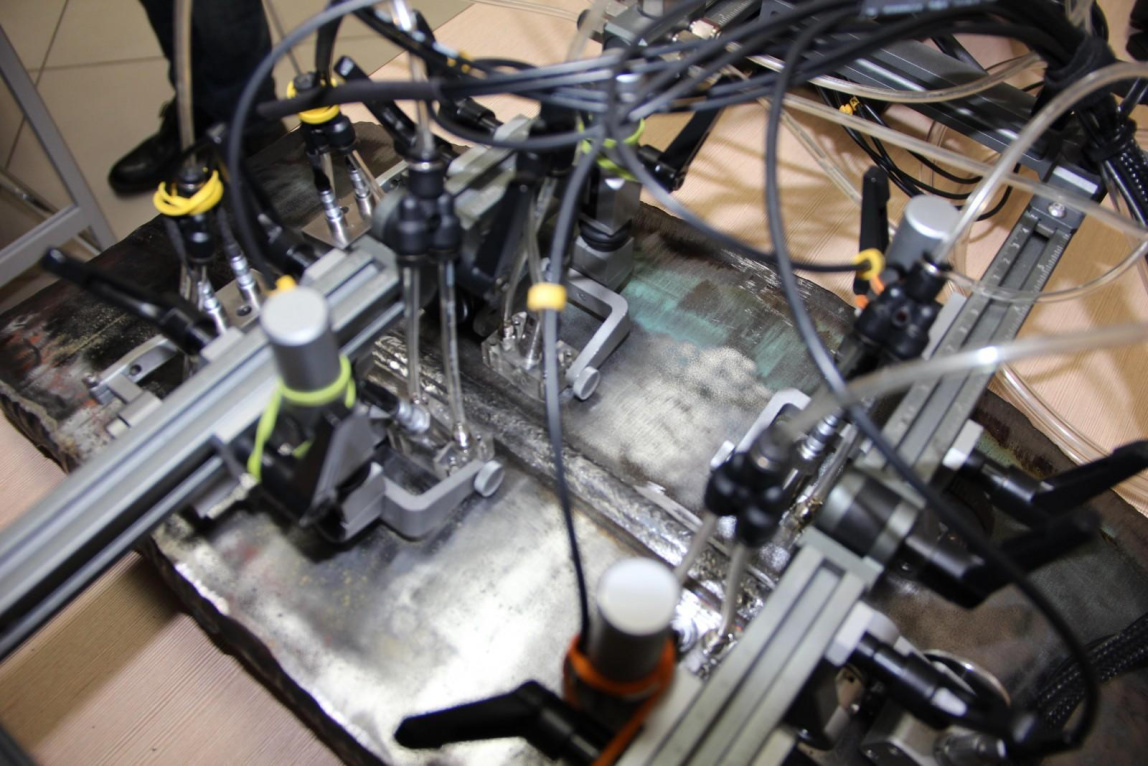

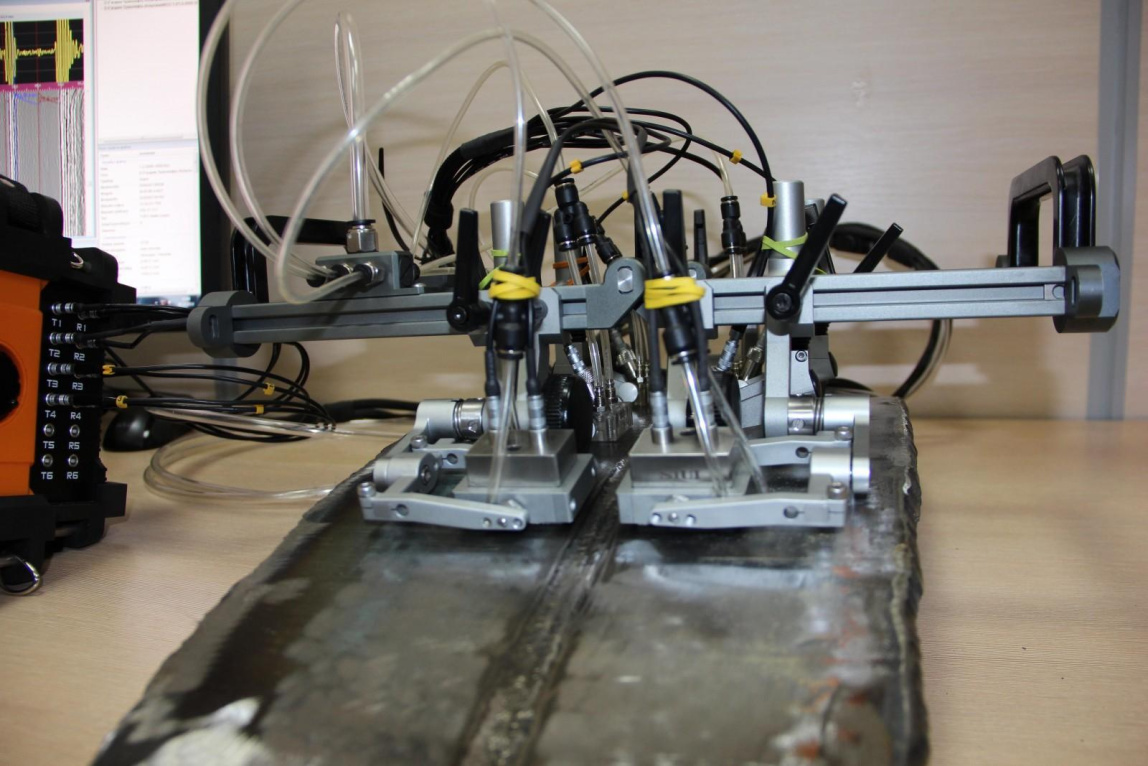

Механизированная система позволяет проводить сканирование на высокой скорости (до 50мм/сек), минимизируя влияние человеческого фактора на результаты контроля и делает простым анализ полученных данных.

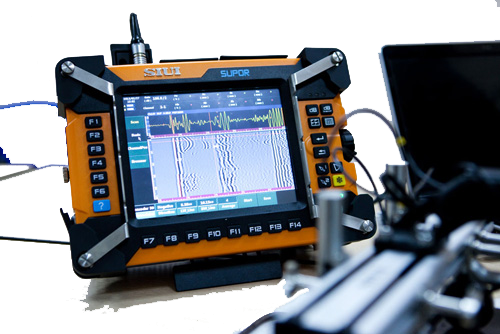

MSCAN–SUPOR может применяться в сложных полевых условиях. Прочный корпус из поликарбоната и защитные резиновые накладки позволяют прибору стойко переносить удары и падения. Благодаря небольшому весу (всего 6 кг), компактным размерам и продолжительному времени автономной работы (свыше 4 часов при температуре от -20ºС) обеспечивается удобство эксплуатации. Дефектоскоп имеет TFT LCD дисплей диагональю 8,4" с частотой развертки 60 Гц и большим выбором экранных функций, которые позволяют получить оптимальное изображение дефекта.
