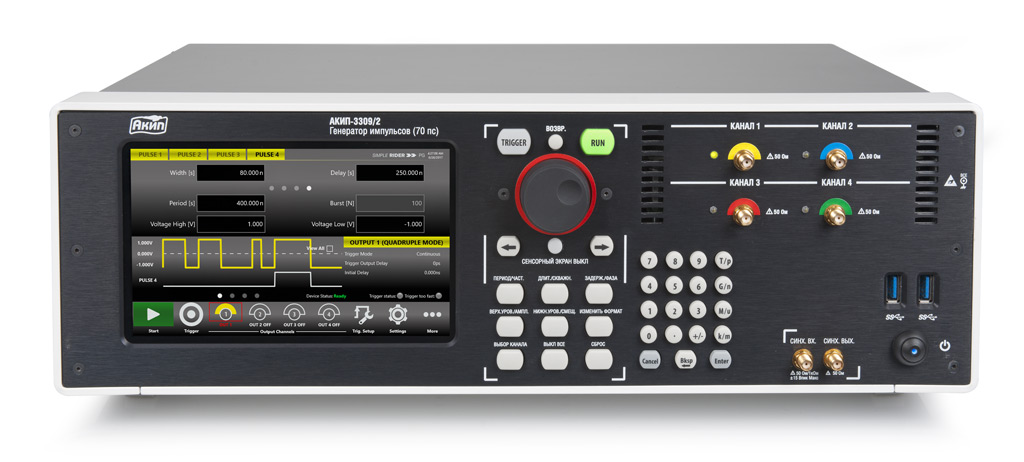

Генератор импульсов АКИП-3309/2

Генератор импульсов АКИП-3309/1 оснащен цветным сенсорным экраном диагональю 17,78 см и панелью управления, что позволяет выполнять необходимые работы без подключения ПК. Возможность установки в стандартную серверную стойку 19’’ позволяет сэкономить место в лаборатории и разместить большое количество радиоизмерительных приборов на стенде.

Основные характеристики:

• 4 SMA-канала.
• Разрешение 10 пс.
• Режим мультиимпульсной генерации: одиночный, парные, 3-х импульсный, 4-х импульсный.
• Режимы формирования сигнала непрерывно, однократный, пакетный, строб.
• Имеются разъемы HDMI, DVI и VGA для подключения внешних мониторов.
• Имеется два слота для твердотельных накопителей с возможностью замены без разборки корпуса.

Прибор имеет четыре выходных канала типа SMA с длительностью по фронту и по срезу до 100 пс в зависимости от настроек. Выходной импульс генератора АКИП-3309/2 может быть одинарным или двойным, иметь положительную или отрицательную полярность и логику.

Генератор позволяет создавать импульсные сигналы с низким уровнем джиттера 10 пс. Интегрированные импульсные выходы оптимизированы для генерации сигнала с высокой скоростью нарастания, что позволяет выполнять рефлектометрию во временной и спектральной областях.

Программируемая регулировка запуска осуществляется с шагом 50 мВ. Благодаря этому, вы можете использовать генератор для долговременной диагностики подключенного оборудования. Многопакетный режим обеспечивает генерацию от 1 до 232 импульсов в пакете.

Управление генератором осуществляется с помощью панели управления, на которой установлен сенсорный цветной экран и переключатели режимов. С помощью разъемов PS/2 вы можете подключить клавиатуру и мышь для более простого и удобного управления. Подключив генератор АКИП-3309/2 к ПК через USB-кабель, вы сможете управлять прибором с компьютера.

LAN-интерфейс обеспечивает подключение устройства к локальной сети. За счет этого обеспечивается работа прибора в составе многофункциональных диагностических систем в сервисных центрах и лабораториях.

Разъемы HDMI, DVI и VGA предназначены для подключения внешних мониторов. Благодаря этому, вы можете использовать генератор в учебных аудиториях и для демонстрации хода работ.

Слоты для SSD-накопителей обеспечивают хранение информации о проведенных исследованиях. Вы можете быстро установить или заменить жесткие диски без разбора корпуса, что удобно при работе с большим количеством данных.
