DS-2 – устройство для центровки валов в агрегатах

DS-2 – устройство для центровки валов в агрегатах

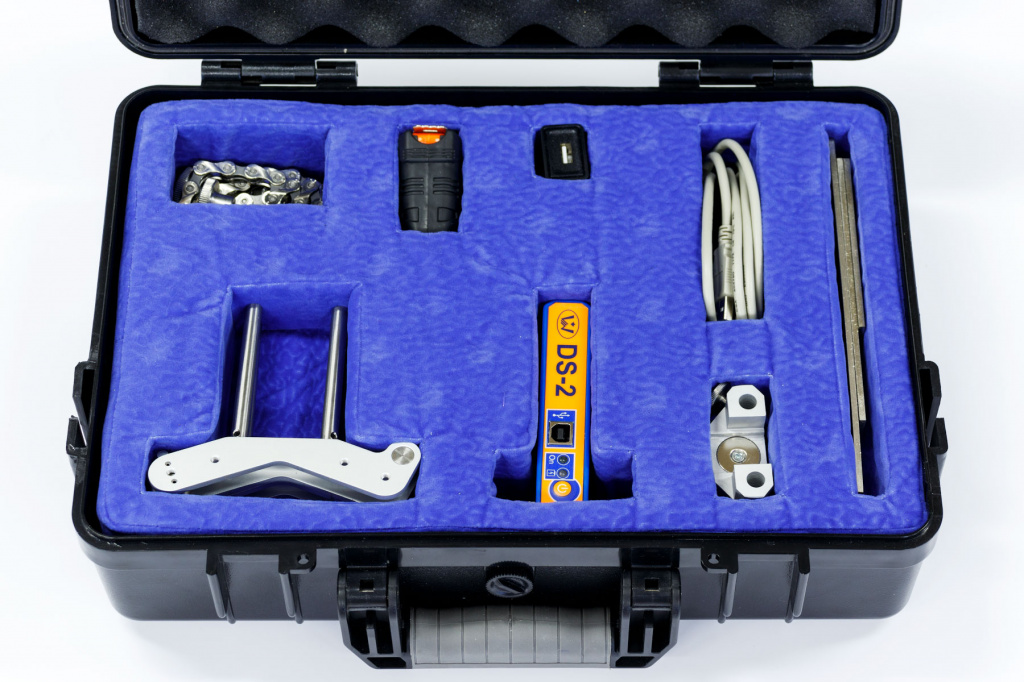

Центровщик DS-2 (универсальное приспособление для центровки валов в агрегатах) предназначен для центровки валов механизмов в агрегатах малой и средней мощности. В измерительный прибор встроен датчик углового положения корпуса прибора, использование которого позволяет упростить процесс центровки и помогает избежать ошибок.

Значения относительных положений валов в агрегате передаются по беспроводному интерфейсу в смартфон с ОС Android, в котором производятся все измерения и расчеты. На рисунке показаны две копии экрана смартфона, на одном из которых показано задание начальных условий для центровки, а на другом приведены результаты измерения показаний датчиков и расчета взаимного положения валов.

Принцип работы центровщика DS-2:

Принцип действия DS-2 основан на использовании двух бесконтактных датчиков перемещения большой точности, измеряющих взаимное угловое и параллельное смещение валов механизмов при повороте вала агрегата на 90, 180 и 270 градусов.

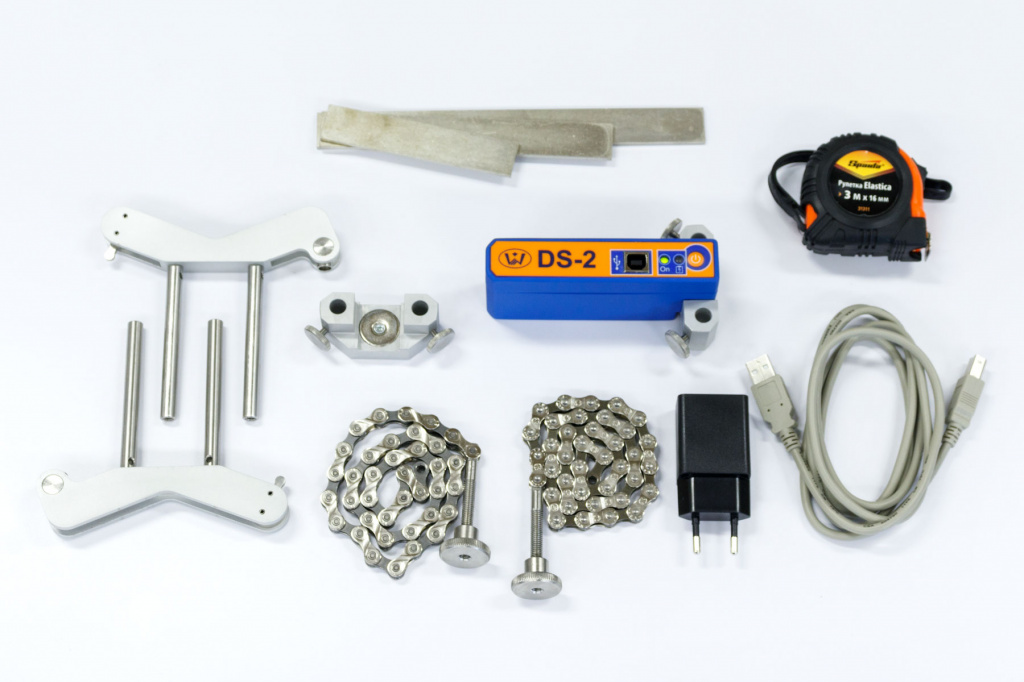

На одном валу агрегата устанавливается прибор с бесконтактными датчиками перемещения, а на другом металлическая пластина, относительно которой определяется расстояние до датчиков в разных угловых положениях вала. Стандартным является измерения при положении датчиков на 9-12-3-6 часов условного циферблата часов. Эти положения автоматически контролируются и фиксируются прибором.
