ОТКОС 2.1
В программе ОТКОС решаются задачи анализа устойчивости земляного полотна при проектировании оснований зданий и сооружений, а также автомобильных дорог.
С программой поставляется начальная база из песчаных и пылевато-глинистых грунтов, которую можно дополнять новыми грунтами и уточнять их физико-механические характеристики.
ФОРМИРОВАНИЕ И КОРРЕКТИРОВКА БАЗЫ ДАННЫХ ПО ГРУНТАМ
Метод определения параметров добавляемого грунта устанавливается в соответствии с полнотой исходных данных и в зависимости от способа их получения.
- По лабораторным испытаниям – расчетные параметры грунтов принимаются на основе статистической обработки результатов лабораторных испытаний. Метод рекомендуется при обследовании существующих насыпей и выемок. Это самый надежный метод, например, для реконструкции или для детального проектирования земляного полотна в сложных грунтово-геологических условиях.
При создании грунта пользователя по лабораторным испытаниям реализована возможность задания всех физико–механических характеристик грунта без перерасчета. Поля параметров доступны для редактирования.
- Минимум данных – расчетные параметры прочности грунтов принимаются по литературным и справочным источникам. Метод рекомендуется для предварительных оценок устойчивости откосов выемок и насыпей при недостаточности данных.
Добавленные грунты можно экспортировать в отдельный файл, для последующего использования в других проектах.
ИСХОДНЫЕ ДАННЫЕ

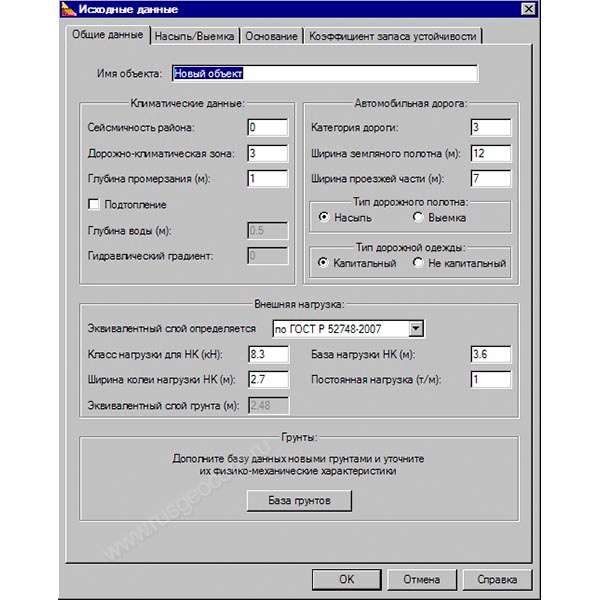

Исходными данными для выполнения задачи по оценке устойчивости земляного полотна служат:
- общие данные по объекту;
- данные по конструкции и грунтам земляного полотна;
- данные по грунтам основания.
ОСНОВНЫЕ ФУНКЦИИ
В программе ОТКОС решаются задачи механики грунтов и выполняются расчеты устойчивости откосов, в том числе:
- Расчет толщины эквивалентного слоя грунта по ГОСТ Р 52748-2007 (от нормативной нагрузки НК).
- Расчет толщины эквивалентного слоя по классическому методу (с учетом различных методических рекомендаций, пособий и др. нормативных документов).
- Задание пользователем толщины эквивалентного слоя.
- Поиск опасной кривой скольжения методом покоординатного спуска.
- Расчет устойчивости земляного полотна по модифицированному методу Терцаги для каждой кривой скольжения, в том числе:
- разбивка оползающего массива на блоки,
- расчет площади и веса блоков с учетом параметров каждого слоя земляного полотна в каждом блоке,
- расчет сдвигающих сил, сил трения и сцепления в каждом блоке,
- расчет сдвигающих и удерживающих моментов.
Расчет устойчивости насыпи, в т.ч. насыпи на слабом основании с использованием армирующих прослоек из геосинтетических материалов по расчетным схемам и формулам в соответствии с ОДМ 218.5.003-2010 "Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог. Федеральное дорожное агентство (РОСАВТОДОР), Москва 2010". В зависимости от местоположения геосинтетических материалов выполняются расчеты в соответствии с разделами:
- для армоэлементов на слабом основании при расчете дефицита удерживающих сил на уровне основания
- Для армоэлементов в насыпи
- Применение геосинтетических материалов для обеспечения устойчивости на откосах
- Расчет параметров равноустойчивого откоса по методу Н.Н. Маслова;
- Расчет устойчивости подтопленной насыпи.
- Расчет с учетом сейсмического воздействия.
- Расчет местной устойчивости откосов земляного полотна.
РЕЗУЛЬТАТЫ

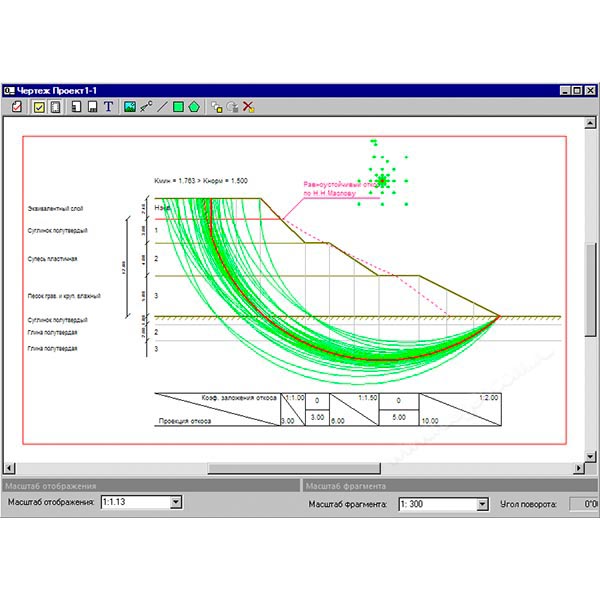

По результатам расчетов в программе можно создать чертеж с отображением всей схемы конструкции откоса или отдельных фрагментов этой схемы.
Результаты расчетов могут быть представлены также в виде отчетов, состав которых уточняется пользователем.
При этом в отчет попадают данные по внешней нагрузке, данные по армированию насыпи и основания, данные по геосинтетическим материалам.
Системно-технические требования:
Процессор: Intel Pentium 4 1,6 ГГц или совместимый (рекомендуется Intel Core 2 Duo 2,4 ГГц).
ОЗУ: не менее 2 ГБ.
Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce 6600 или ADM Radeon Х700 или более производительные.
Операционная система:
- Microsoft Windows 7 Service Pack 1,
- Microsoft Windows 7 x64 Service Pack 1,
- Microsoft Windows 8.1,
- Microsoft Windows 8.1 x64,
- Microsoft Windows 10 x64,
- Microsoft Windows 10 x86.
Примечания:
- Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
