Программа КРЕДО ГЕОТЕХНИКА предназначена для определения устойчивости природного склона или откоса – на основе физико-механических характеристик грунтов. Исходными данными для выполнения расчетов являются цифровая топографическая основа и модель геологического строения исследуемого участка.
Система позволяет в качестве исходных моделей использовать как уже существующие модели рельефа и геологии, так и созданные непосредственно в системе – различными автоматическими и ручными способами.
КРЕДО ГЕОТЕХНИКА используется как самостоятельный программный продукт для выполнения локальных расчетов или в связке с остальными системами комплекса КРЕДО при инженерно-геологических изысканиях.
Параллельная работа
Использование системы КРЕДО ГЕОТЕХНИКА обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь может быть объединена.
Библиотеки данных
С системой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей.

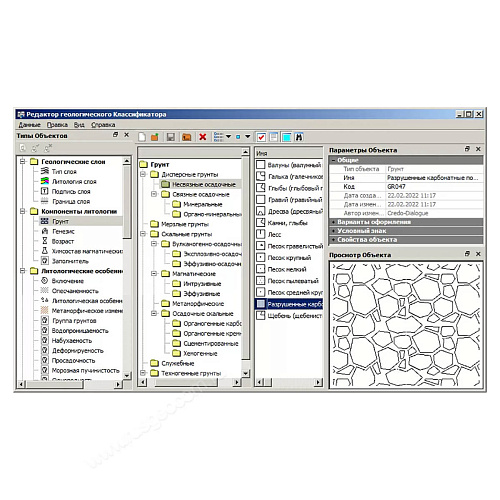

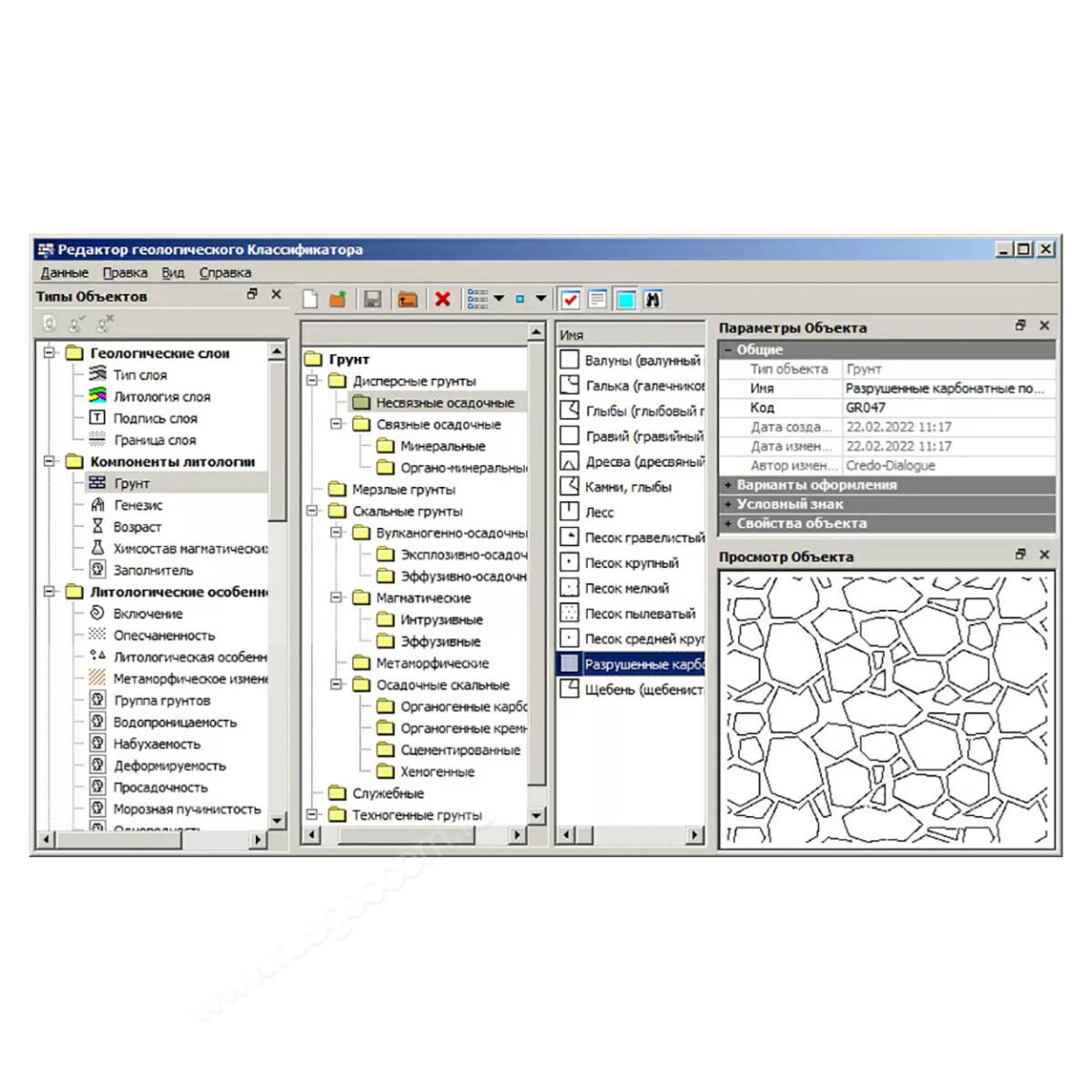

В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в систему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных.
Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.
Модель рельефа и геометрия расчетного сечения
В качестве цифровой топографической основы в системе КРЕДО ГЕОТЕХНИКА используется настройка на уже существующую поверхность Рельефа, находящуюся в других проектах. Таким образом, исключается дублирование исходных поверхностей. Предварительно модель рельефа создается изыскателями в других системах – например, КРЕДО ТОПОПЛАН или КРЕДО ТОПОГРАФ.

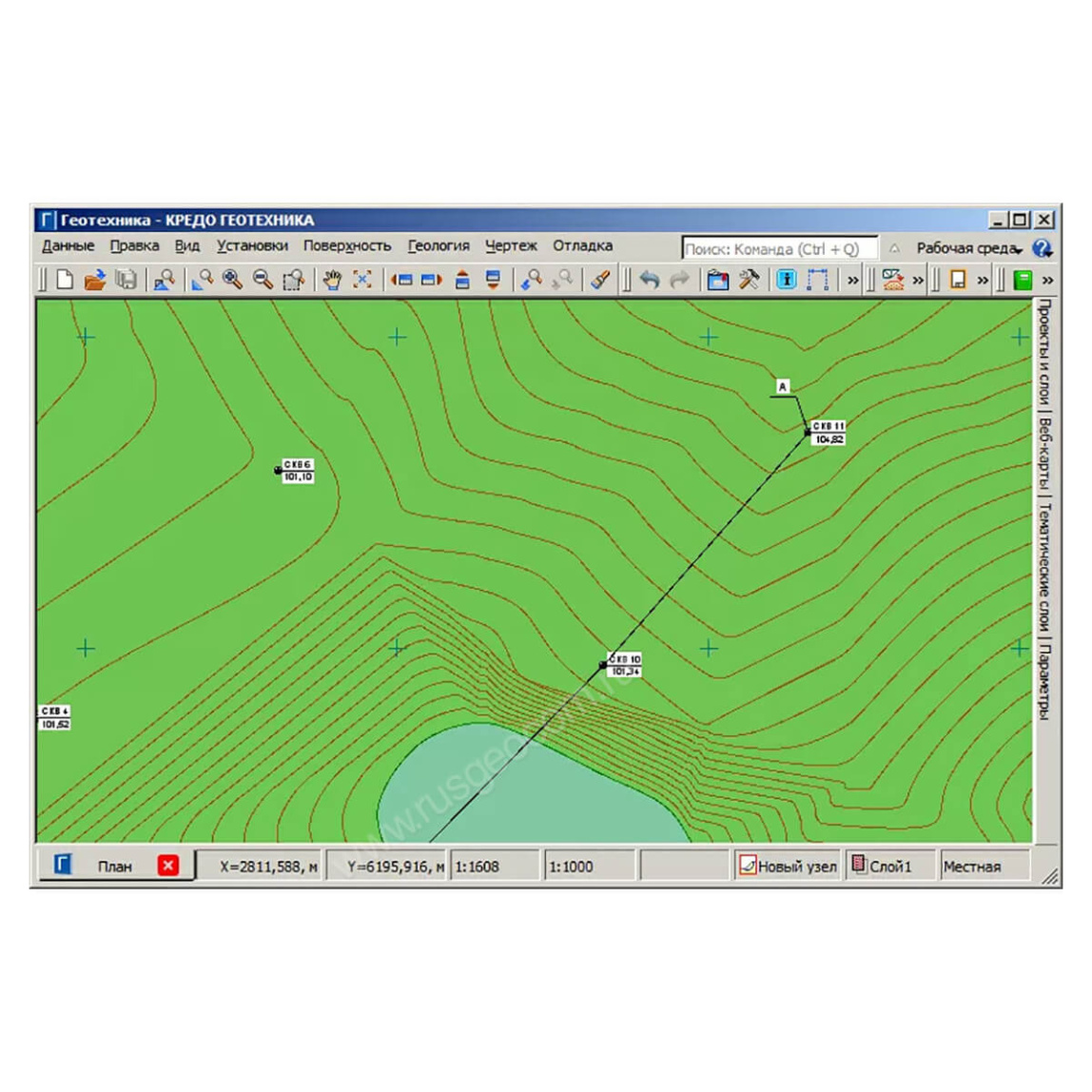

Для определения планового положения Расчетного сечения пользователю предоставляется инструментарий создания геометрии маски, определения ее внешнего вида и подписей.
Модель геологического строения
В системе КРЕДО ГЕОТЕХНИКА основой геологической модели является Геологическая легенда, содержащая список грунтов объекта. Именно в Легенде задаются ф/м характеристики грунтов, необходимые для расчета устойчивости склона.
Создание Профиля склона – возможно по поверхности Рельефа, по любой другой поверхности, произвольно вручную. Это позволяет на одной модели геологии обсчитать склон с различными вариантами его профиля.
Модель геологического строения создается автоматически по геологическим выработкам или ручным трассированием слоев между выработками. Если модель геологии была создана ранее (например, в системе КРЕДО ГЕОЛОГИЯ), ее можно скопировать из геологических разрезов или 3D-модели.
Исходные данные для расчета устойчивости
Нормативный коэффициент устойчивости – рассчитывается по задаваемым коэффициентам надежности, нагрузок, условий работы.
Поверхность Скольжения ограничивается профилем Склона и может быть создана в виде круговой кривой, круговой аппроксимационной кривой, полигональной ломаной.
Вертикальные Расчетные блоки выделяются в узлах профиля, в точках выклинивания слоев, в точках выхода границ слоев на профиль Склона и поверхность Скольжения, а также с шагом. Расчетные блоки при наличии подземных вод выделяются автоматически.
Выполнение расчета устойчивости склона
В системе КРЕДО ГЕОТЕХНИКА расчет устойчивости склона выполняется по методикам — Феллениуса / Петтерсона, Бишопа, Янбу, Шахунянца. При выполнении расчета возможен оптимизационный подбор круговой и аппроксимационной поверхности Скольжения.
В качестве дополнительный условий расчета возможен учет сейсмичности района, подземных вод на объекте и вертикальной нагрузки.
Результат расчета выводится в виде протокола с исходными параметрами, фрагментом чертежа склона, расчетными таблицами и расшифровкой методик. Протокол можно сохранить в форматах html, xls, xlsx.
Системно-технические требования:
Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ, рекомендуется 8 ГБ.
Операционная система:
- Microsoft Windows 7 Service Pack 1
- Microsoft Windows 7 x64 Service Pack 1
- Microsoft Windows 8.1
- Microsoft Windows 8.1 x64
- Microsoft Windows 10 x64 — рекомендуется
- Microsoft Windows 10 x86
- Microsoft Windows 11 x64
Примечания:
- Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
