ПИ-50-IV-А испытательный пресс гидравлический с автоматическим управлением

ПИ-50-IV-А испытательный пресс гидравлический с автоматическим управлением

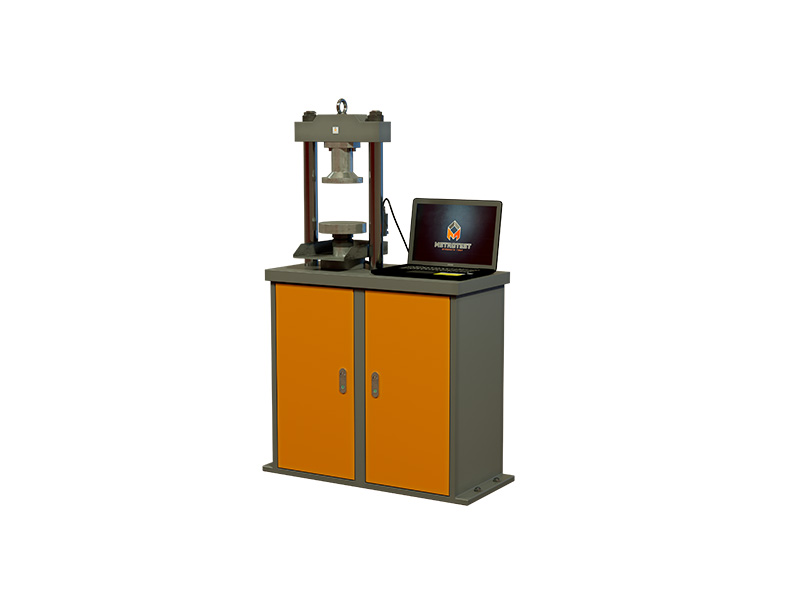

ПИ-50-IV-А - автоматический электрогидравлический испытательный пресс для проведения испытаний строительных и других материалов на сжатие и изгиб. Модель применяется в лабораториях предприятий строительной отрасли, на производстве железобетонных изделий, в центрах контроля качества, исследовательских и учебных организациях.

Пресс предназначен для точного измерения силы при испытании образцов бетона, гипсовых вяжущих, цемента, асфальтобетонных и дорожных материалов, композитов и других материалов в рамках применяемых методик контроля. Конструкция выполнена в двухколонном вертикальном исполнении. Гидравлическая система и электронный блок управления размещены в основании нагружающего модуля.

Модификация «А» предусматривает автоматическое управление испытательным процессом с ПК. Программное обеспечение M-Test АСУ позволяет заранее настроить условия испытания, задать скорость нагружения или перемещения, провести тест до разрушения образца или до достижения установленной нагрузки либо перемещения. Возможно выполнение многоступенчатых и циклических испытаний с автоматическим поддержанием выбранной скорости движения подвижной плиты.

Система в реальном времени отображает измеряемые значения, фиксирует максимальную нагрузку и деформацию, строит графики испытаний и обеспечивает автоматический расчёт механических характеристик. По итогам оператор получает сохраняемый и доступный для печати протокол единичного испытания, серии образцов или испытания по заданной методике.

Диапазон измерения нагрузки — от 2 до 50 кН, расширенный диапазон — от 1 до 50 кН. Цена наименьшего разряда силоизмерителя составляет 0,001 кН. Скорость нагружения воспроизводится от 0,08 до 5 кН/с, а допустимая погрешность её поддержания составляет ±1%.

Пресс оснащён гидроцилиндром с рабочим ходом до 200 мм. Высота рабочего пространства — 375 мм, ширина — 250 мм. Размер плит сжатия — до 160 × 160 мм. При комплектации датчиком перемещений диапазон измерения перемещения подвижной опорной плиты составляет от 0,1 до 200 мм.

Габаритные размеры оборудования — не более 900 × 430 × 1680 мм, масса — до 550 кг. Для подключения требуется сеть 380 В, 50 Гц.

 Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

• Автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени
• Проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты
• Построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени
• Автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ)
