ПИ-100-IV-А испытательный пресс гидравлический с автоматическим управлением

ПИ-100-IV-А испытательный пресс гидравлический с автоматическим управлением

ПИ-100-IV-А - электрогидравлический испытательный пресс с автоматическим управлением от персонального компьютера. Оборудование предназначено для измерения силы при испытаниях образцов на сжатие и изгиб, а также для автоматизации лабораторного контроля физико-механических свойств материалов.

Модель подходит для испытаний бетона, цемента, гипсовых вяжущих, образцов дорожных и аэродромных материалов, асфальтобетонных смесей, композитов и других изделий, для которых требуется контролируемое нагружение и регистрация результатов.

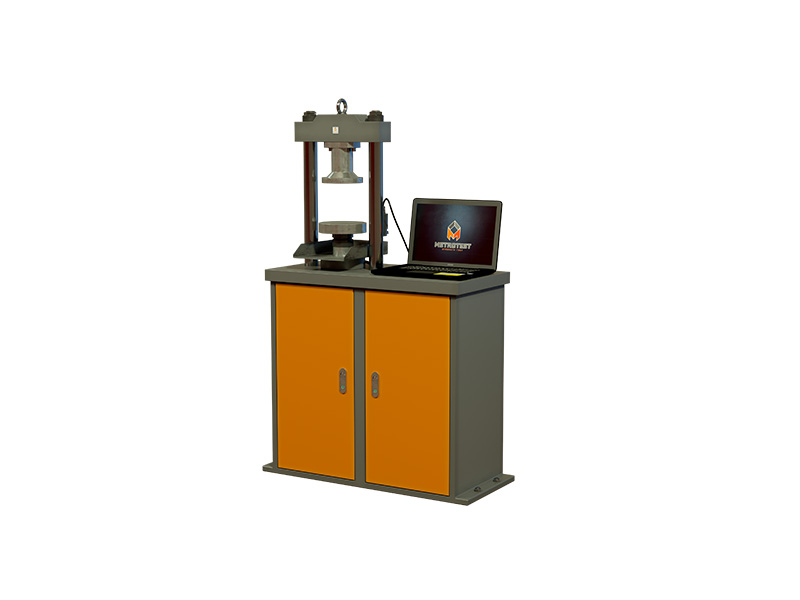

Пресс имеет жёсткую вертикальную двухколонную конструкцию. Нагружающий модуль укомплектован встроенным в основание электрогидравлическим шкафом управления, объединяющим насосную станцию и электронную систему контроля. Такое исполнение обеспечивает компактное размещение оборудования при сохранении рабочего пространства высотой 375 мм.

Автоматизация испытаний реализована через программное обеспечение M-Test АСУ. Оператор управляет прессом с ПК, задаёт скорость нагружения или перемещения, критерий остановки по нагрузке, перемещению или разрушению образца. Программа позволяет выполнять стандартные, многоступенчатые и циклические испытания, автоматически удерживая требуемые параметры процесса.

В процессе испытания система принимает данные с датчиков, отображает текущую и максимальную нагрузку, фиксирует деформации и строит графики зависимости нагрузки от времени, перемещения и деформации. После завершения испытания программное обеспечение рассчитывает необходимые характеристики по методике, сохраняет результаты и формирует протоколы для отдельного образца, серии испытаний или испытания по ГОСТ.

Диапазон измерения нагрузки составляет от 4 до 100 кН, расширенный диапазон — от 2 до 100 кН. Цена наименьшего разряда силоизмерителя — 0,001 кН. Скорость нагружения воспроизводится в пределах от 0,2 до 10 кН/с, допустимая погрешность поддержания скорости — ±1%.

Рабочий ход поршня гидроцилиндра — до 200 мм. Размер рабочего пространства: высота 375 мм, ширина 250 мм. Плиты сжатия имеют размер до 160 × 160 мм. При наличии датчика перемещений диапазон измерения перемещения подвижной плиты составляет от 0,1 до 200 мм.

Габаритные размеры пресса — не более 900 × 430 × 1680 мм, масса — до 550 кг. Электропитание — 380 В, 50 Гц.

 Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

• Автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени
• Проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты
• Построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени
• Автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ)
