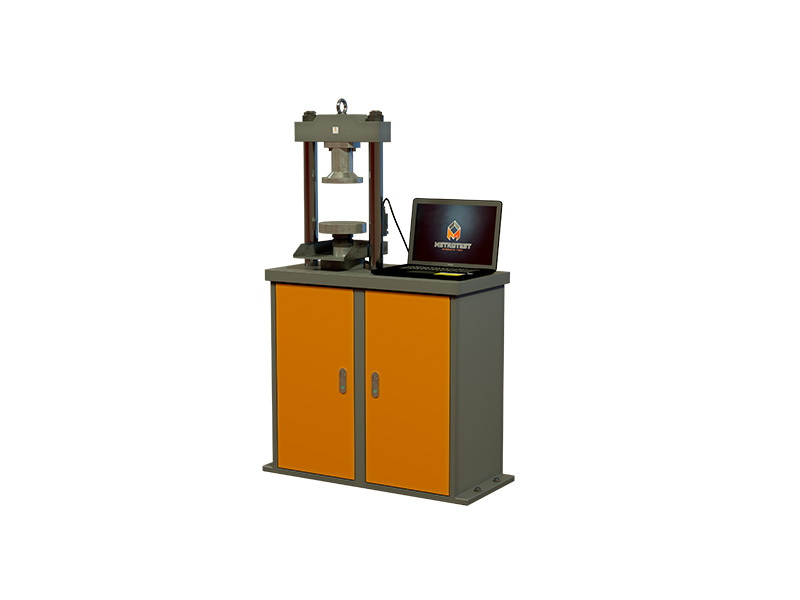

ПИ-300-IV-А испытательный пресс гидравлический с автоматическим управлением

ПИ-300-IV-А испытательный пресс гидравлический с автоматическим управлением

ПИ-300-IV-А - автоматический электрогидравлический испытательный пресс с максимальной нагрузкой до 300 кН. Модель предназначена для проведения испытаний образцов строительных и промышленных материалов на сжатие и изгиб с компьютерным управлением, регистрацией измерений и автоматическим оформлением результатов.

Пресс применяется для контроля прочности бетона, цементных и гипсовых материалов, кирпича и других стеновых изделий, образцов дорожных материалов, асфальтобетона, композитов и продукции, испытываемой по соответствующим нормативным методикам. Оборудование обеспечивает стабильное нагружение образца и позволяет получить воспроизводимые результаты при серийных лабораторных испытаниях.

Конструкция выполнена в вертикальном двухколонном исполнении. Электрогидравлический шкаф управления встроен в основание нагружающего модуля, что упрощает размещение пресса и снижает количество внешних соединений. Рабочее пространство высотой 375 мм и шириной 250 мм позволяет устанавливать широкий спектр стандартных испытательных приспособлений и образцов.

Управление осуществляется с ПК через программное обеспечение M-Test АСУ. Пользователь может задавать испытательные режимы, скорость нагружения или перемещения, конечное значение нагрузки, величину хода плиты либо условие разрушения образца. Поддерживаются многоступенчатые и циклические программы с автоматическим соблюдением заданной скорости движения подвижной плиты.

Программный комплекс в режиме реального времени отображает текущие и максимальные значения нагрузки и деформации. В ходе испытаний автоматически строятся графики «нагрузка–перемещение», «нагрузка–время», «перемещение–время» и «нагрузка–деформация». По завершении работы система рассчитывает механические характеристики по выбранной методике, сохраняет информацию и формирует протоколы испытаний для печати или архивного хранения.

Диапазон измерения нагрузки — от 12 до 300 кН, расширенный диапазон — от 6 до 300 кН. Цена наименьшего разряда силоизмерителя составляет 0,01 кН. Пресс воспроизводит скорость нагружения от 0,2 до 10 кН/с; допустимая погрешность поддержания скорости — ±1%.

Рабочий ход поршня силового гидроцилиндра — до 200 мм. Размер плит сжатия — до 160 × 160 мм. При установке датчика перемещений измерение перемещения подвижной опорной плиты выполняется в диапазоне от 0,1 до 200 мм.

Габаритные размеры ПИ-300-IV-А — не более 900 × 430 × 1680 мм, масса — до 550 кг. Для работы требуется трёхфазная сеть 380 В, 50 Гц.

 Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

• Автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени
• Проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты
• Построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени
• Автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ)
